Автоматизированный электрообогрев трубопроводов
Анализ системы автоматизированного управления электрообогревом трубопроводов
Трубопроводы в северных регионах с низкими температурами требуют особой защиты от замерзания и аварий. Для этого все чаще используют автоматический электрообогрев и управление, которые повышают эффективность, безопасность и экономичность использования трубопроводных сетей.
В статье расскажем про основные характеристики и особенности таких систем.
Актуальность автоматизации электрообогрева
Автоматизация минимизирует роль человеческого фактора, что снижает количество аварий и эксплуатационных ошибок. Технология сокращает затраты энергии и обеспечивает стабильную работу оборудования.
Функции и задачи систем автоматизированного управления электрообогревом (САУЭ)
- контроль и поддержание заданной температуры;
- дистанционное управление режимами обогрева;
- мониторинг в режиме реального времени;
- диагностика и оповещение при сбоях;
- оптимизация потребления электроэнергии.

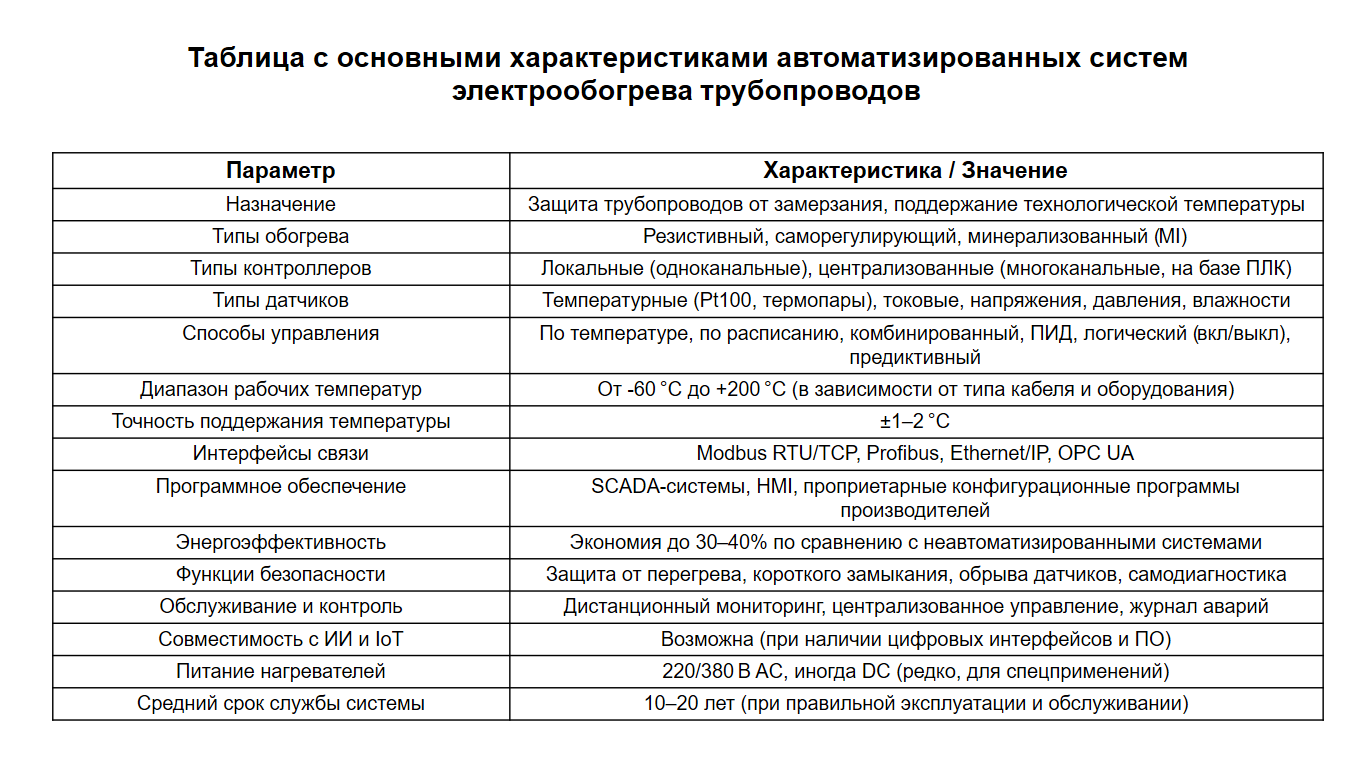

Таблица с основными характеристиками автоматизированных систем электрообогрева трубопроводов
Параметр | Характеристика / Значение |
|---|---|
Назначение | Защита трубопроводов от замерзания, поддержание технологической температуры |
Типы обогрева | Резистивный, саморегулирующийся, минерализованный (MI) |
Типы контроллеров | Локальные (одноканальные), централизованные (многоканальные, на базе ПЛК) |
Типы датчиков | Температурные (Pt100, термопары), токовые, напряжения, давления, влажности |
Способы управления | По температуре, по расписанию, комбинированный, ПИД, логический (вкл/выкл), предиктивный |
Диапазон рабочих температур | От -60 °C до +200 °C (в зависимости от типа кабеля и оборудования) |
Точность поддержания температуры | ±1–2 °C |
Интерфейсы связи | Modbus RTU/TCP, Profibus, Ethernet/IP, OPC UA |
Программное обеспечение | SCADA-системы, HMI, проприетарные конфигурационные программы производителей |
Энергоэффективность | Экономия до 30–40% по сравнению с неавтоматизированными системами |
Функции безопасности | Защита от перегрева, короткого замыкания, обрыва датчиков, самодиагностика |
Обслуживание и контроль | Дистанционный мониторинг, централизованное управление, журнал аварий |
Совместимость с ИИ и IoT | Возможна (при наличии цифровых интерфейсов и ПО) |
Питание нагревателей | 220/380 В AC, иногда DC (редко, для спецприменений) |
Средний срок службы системы | 10–20 лет (при правильной эксплуатации и обслуживании) |
Основные задачи автоматизации электрообогрева
За счет надежности, отказоустойчивости и точного температурного контроля система повышает энергоэффективность и сокращает затраты на ремонт и обслуживание трубопровода. Она обеспечивает централизованный контроль и управление большим количеством зон обогрева. Интегрируется в единую систему управления технологическими процессами.
Преимущества автоматизации для промышленности
Эта функция оптимизирует и сокращает энергопотребление. Отличается гибкостью в монтаже и управлении, помогает снизить расходы на обслуживание трубопроводов. Оперативно реагирует на внешние изменения и условия эксплуатации, что усиливает безопасность и своевременно предотвращает риск аварий из-за промерзания или перегрева труб.
Компоненты и структура системы
- нагревательные элементы — кабели, маты;
- термостаты, программируемые логические контроллеры (ПЛК);
- датчики температуры и тока;
- реле, автоматы, другие устройства защиты и коммуникации;

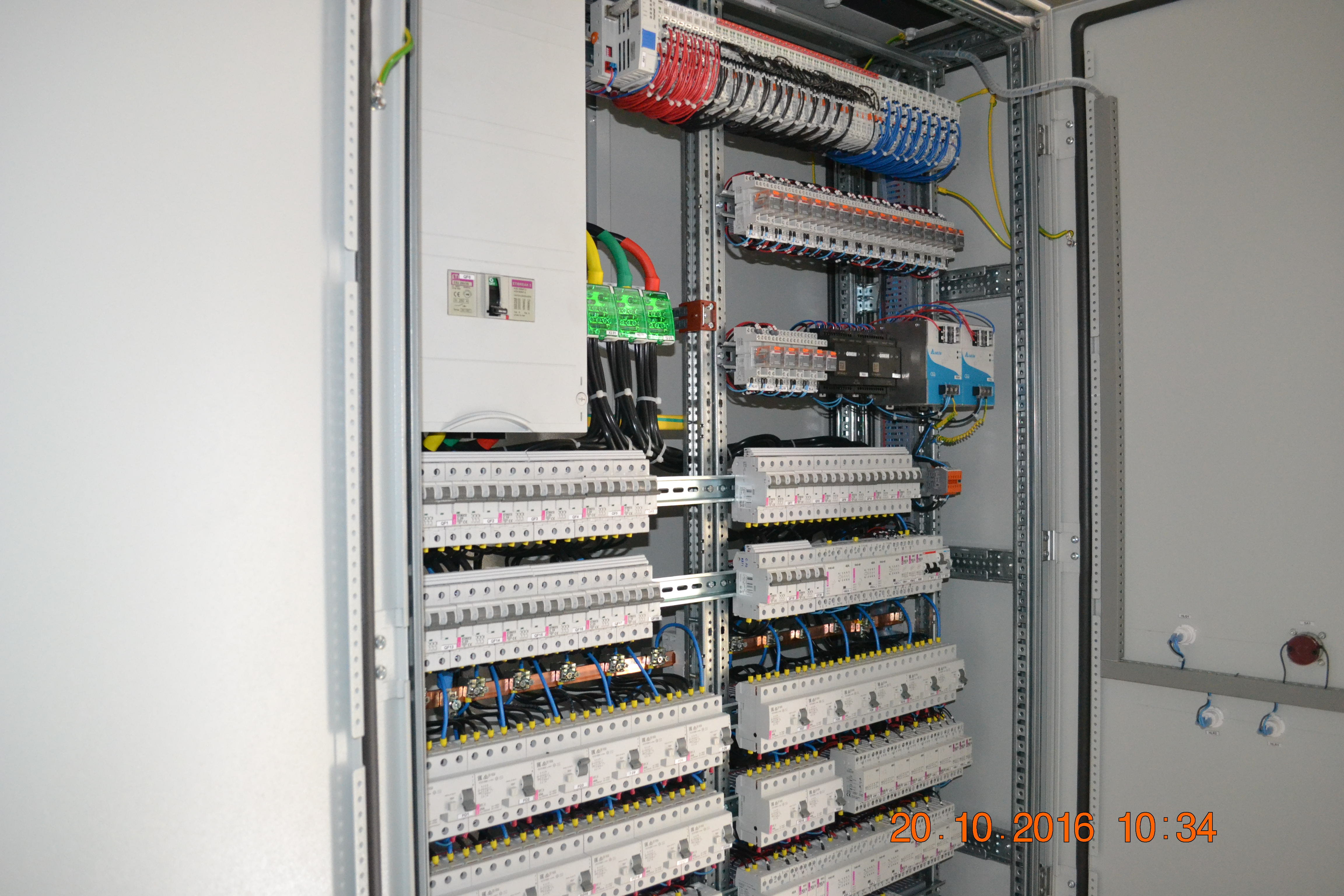

- шкаф управления, программное обеспечение;
- различные интерфейсы — HMI, SCADA и другие.
Основные элементы системы
Используют следующие типы нагревательных элементов: резистивные, саморегулирующиеся и минерализованные. Резистивные кабели имеют постоянное сопротивление и стабильную мощность, у них простая конструкция и принцип работы; саморегулирующиеся — изменяют мощность в зависимости от температуры окружающей среды; минерализованные — рассчитаны на условия повышенной взрывоопасности.
Контроллеры и датчики: роль и разновидности
Контроллеры получают информацию от различных датчиков, включают или выключают нагреватели. Могут быть локальными одноконтурными и многофункциональными.
Температурные датчики и термопары измеряют фактическую температуру трубопровода и окружающей среды. Датчики тока и напряжения контролируют работу электрической цепи. На особых объектах устанавливают датчики влажности и давления, которые учитывают погодные условия.
Программное обеспечение для управления обогревом
Программные комплексы помогают автоматизировать алгоритмы управления, визуализировать параметры, собирать и архивировать данные. Они проводят настройку сценариев и аварийных режимов, легко интегрируются с различными промышленными интерфейсами.
Принципы работы автоматизированной системы электрообогрева
Система непрерывно собирает данные от датчиков, сравнивает их с заданными параметрами и принимает решение по включению и регулировке мощности обогрева. Управляют процессом по температуре окружающей среды, самой трубы или продукта, иногда по времени или совокупности условий.
Алгоритмы управления
- логическое двухпозиционное — включить или выключить;
- интеллектуальные алгоритмы на основе искусственного интеллекта и машинного обучения.
Методы контроля температуры и энергопотребления
Температуру измеряют непосредственно на поверхности трубы. По изменению внешних условий проводят расчет теплопотерь. Чтобы определить целостность кабеля, контролируют количество потребляемой мощности. На крупных объектах используют тепловизоры и мониторинг энергопрофиля.
Проблемы и ограничения при использовании
У автоматизированных систем есть некоторые недостатки:
- высокая начальная стоимость;
- сложность модернизации старых коммуникаций;
- нужен квалифицированный персонал для обслуживания;
- ограничения при критических температурах и неблагоприятной среде.
Технические сложности интеграции
Совмещение с существующими АСУ может потребовать дополнительной разработки интерфейсов связи, программной доработки. В некоторых случаях требуется электромагнитная совместимость и расширение шин передачи данных.
Влияние условий эксплуатации
Для стабильной работы необходимо надежное электропитание. Повышенная влажность и агрессивные среды могут повредить шкаф с оборудованием, электронику и кабель. Некачественная теплоизоляция снижает эффективность и увеличивает энергозатраты. Температурные перепады влияют на частоту срабатывания нагревателей.
Перспективы развития технологий автоматизированного управления
Развитие автоматизированного управления повышает энергоэффективность обогрева. Это достигается за счет использования беспроводных датчиков и узлов связи, модульных технологий для быстрой масштабируемости. Для предиктивного управления широко применяют искусственный интеллект.
Влияние инноваций на энергоэффективность
Благодаря своей точности современные технологии позволяют сократить энергопотери на 20–40%. Их грамотное внедрение снижает риски возникновения аварий и повышает срок службы оборудования. В зависимости от погодных условий возможно поддержание адаптивного управления.
Интеграция с концепцией «умных» трубопроводов
Системы автоматического обогрева совместимы с современным сервисом Smart Pipeline. Технологию встраивают в общую сеть сенсоров, которая работает по принципу цифровых двойников трубопроводов. Это позволяет дистанционно контролировать режимы обогрева, своевременно программировать характеристики и адаптировать систему к любым изменениям.
Заключение
Автоматизированные системы электрообогрева незаменимы для эффективной и безопасной эксплуатации инженерных сетей. Они обеспечивают защиту оборудования, высокую управляемость, экономичность. Легко интегрируются в цифровую инфраструктуру, а технологий ИИ, IoT делают их доступными для широкого применения. Это особенно актуально для объектов со сложными климатическими условиями.
