Программный симулятор режимов локальной интеллектуальной энергосистемы

Учебно-тренировочный программный комплекс для имитации режимов работы локальной интеллектуальной энергосистемы (ЛИЭС) с малой генерацией. Предназначен для обучения специалистов энергетических предприятий и студентов профильных специальностей практическим навыкам управления режимами ЛИЭС, интегрированной в активную распределительную электрическую сеть.

Назначение

Симулятор позволяет наглядно демонстрировать и отрабатывать:

• положительные эффекты от параллельной работы ЛИЭС с внешней сетью централизованного энергоснабжения;
• экстренное противоаварийное отделение ЛИЭС от внешней сети за время <80 мс;
• поддержание готовности к спорадическому противоаварийному отделению ЛИЭС;
• создание благоприятных режимов для энергоблоков ЛИЭС;
• автоматическое восстановление нормального режима параллельной работы ЛИЭС после нарушений;
• специализированное регулирование частоты и обменной мощности с внешней сетью.

Основные характеристики

• Математическая модель – расчёт установившегося режима электрической сети ЛИЭС на основе системы линейных алгебраических уравнений узловых потенциалов. Решение методом Гаусса с контролем сходимости и точности.
• Логическая модель состояний – идентификация классов состояния и режимов ЛИЭС с использованием системы логических выражений (экспертная система). Классы состояний: нормальный режим параллельной работы, автономный (островной) режим, предшествующее состояние для отделения, аварийное возмущение.
• Демонстрируемые режимы и сценарии:
• параллельная работа ЛИЭС с внешней сетью с регулированием перетока мощности;
• опережающее сбалансированное отделение по трём фиксированным сечениям;
• работа автооператора по реконфигурации структуры ЛИЭС;
• переходы между режимами параллельной и островной работы;
• восстановление после нарушений и аварийных разделений.

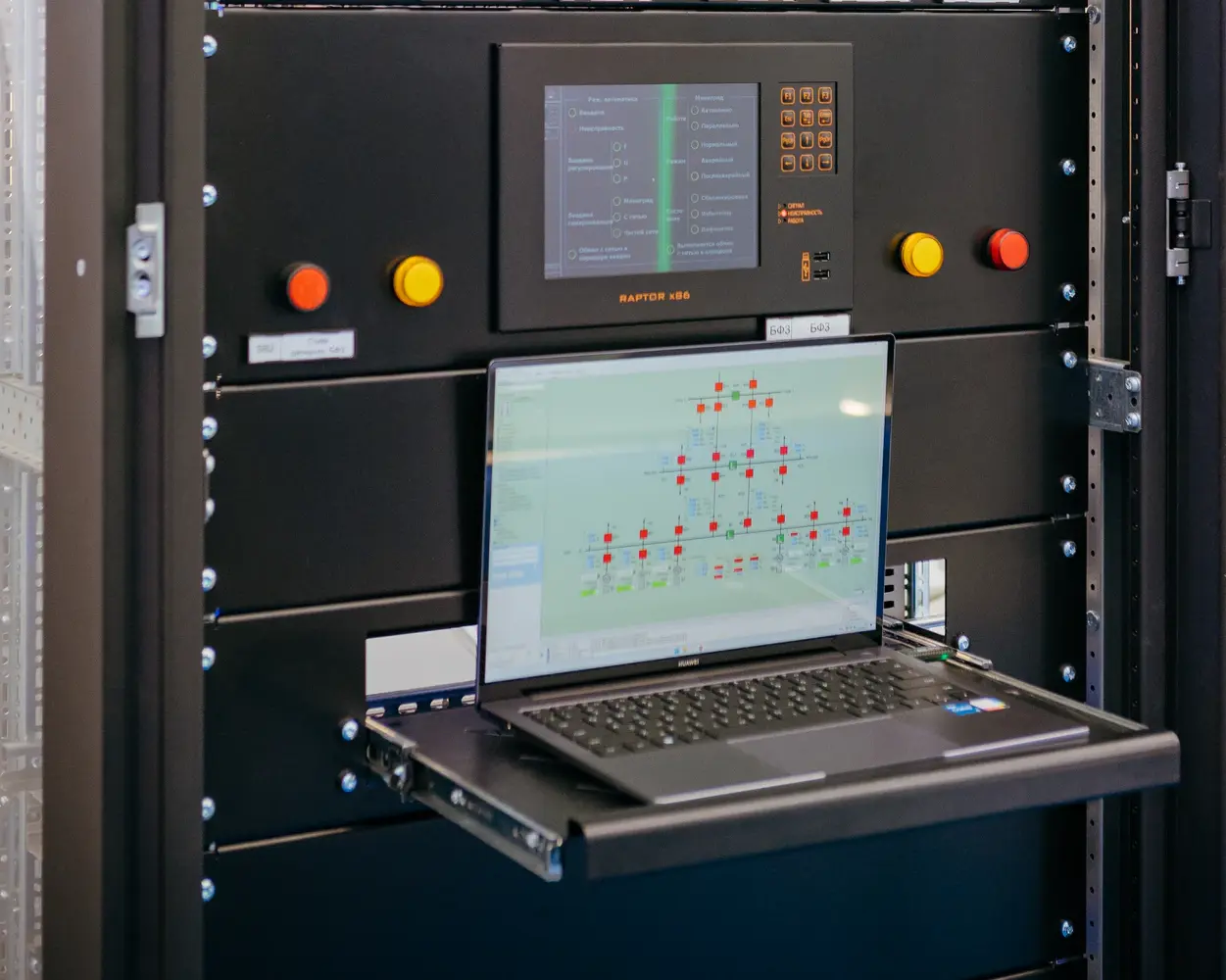

• Визуализация и управление – мнемосхема электрической сети ЛИЭС с отображением токов, напряжений, мощностей, частоты, состояния выключателей и генераторов. Интерактивное задание сценариев: изменение нагрузки, отключение генераторов, короткие замыкания, задание уставок отделения.
• Режимы работы симулятора:
• демонстрационный (автоматическое проигрывание заложенных сценариев);
• учебный (пошаговое выполнение заданий с подсказками);
• экзаменационный (оценка действий обучаемого по времени и правильности принятия решений);
• свободное моделирование (ручное задание любых параметров и коммутаций).
• Интерфейс – оконное приложение для ОС Windows/Linux. Мнемосхема, панели управления, графики изменения параметров (осциллограммы), журнал событий. Поддерживает русский и английский языки.
• Интеграция – возможность импорта/экспорта параметров режимов (XML, CSV). Совместимость с цифровым двойником ЛИЭС для верификации настроек и уставок системной автоматики.
• Целевая аудитория – оперативный и диспетчерский персонал объектов малой генерации, студенты электроэнергетических специальностей, проектировщики систем автоматики.
