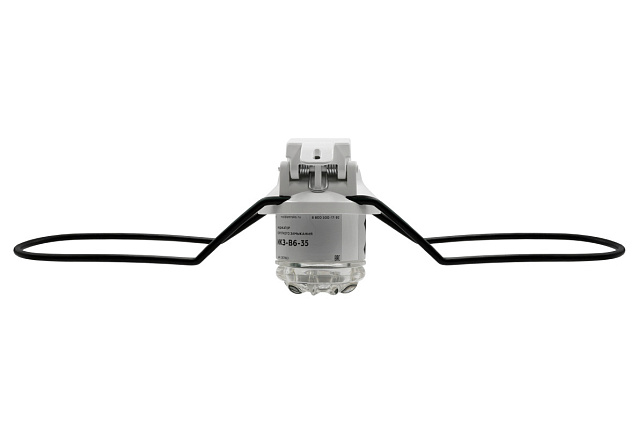

ИКЗ-В6-35-4 (Индикатор для воздушных линий)
Новинка
Чувствительность по току ОЗЗ:
0,2 А
Чувствительность по току КЗ:
20 А
Абсолютный порог срабатывания по току:
20÷1000 А
Время анализа аварийного процесса:
0,5 ÷ 200 с
Минимальная длительность аварийного процесса:
0,02 с
Спецификация
Типы регистрируемых аварий
Типы регистрируемых событий
Короткое замыкание; Однофазное замыкание на землю с определением поврежденной фазы
Чувствительность по току КЗ
20 А
Автоматическая настройка порога по току КЗ
+
Чувствительность по току ОЗЗ
0,2 А
Определение направления на ОЗЗ
+
Контроль напряжения
+
Параметры
Абсолютный порог срабатывания по току
20÷1000 А
Дифференциальный порог срабатывания по току в А
20÷500 А
Дифференциальный порог срабатывания по току в %
50÷500%
Устойчивость к перегрузке по току
25 кА/ 500 мс
Время анализа аварийного процесса
0,5 ÷ 200 с
Бланкирование пусковых токов
0-200 мс, шаг 20 мс.
Минимальная длительность аварийного процесса
0,02 с
Настройка таймера сброса
Произвольный от 1 ч до 8 дней
Диаметр провода
5-28 мм; 17-33 мм; 24-40 мм
Диапазон рабочих температур
– 40°С до +70°С;
Воздействие климатических факторов внешней среды
- Соответствуют исполнению УХЛ категории размещения 1 по ГОСТ 15150-69, но для работы при температуре окружающего воздуха от – 40°С до +70°С;
- Устойчивы к воздействию солнечной радиации в соответствии с ГОСТ 28205-89 (МЭК 68-2-9-75);
- Являются стойкими к воздействию ветровой нагрузки 40 м/с без гололеда и 23 м/с с гололедом с толщиной стенки 35 мм
Воздействие механических факторов
- Соответствует группе исполнения М1 по ГОСТ 17516.1.
- Является стойким к воздействию галопирования (пляски)
Степень защиты Прибора
IP 68 по ГОСТ 14254-96
Условия эксплуатации
Диапазон предельных температур
– 60°С до +85°С
Описание
В ИКЗ-В6х отсутствуют сменные батареи, питание индикатора осуществляется напрямую от напряжения в линии (от 6 кВ).Индикатор ИКЗ-В6х обладает беспрецедентной чувствительностью к низким токам аварийного процесса. ИКЗ-В6х фиксирует однофазные замыкания на землю от 0,2 А и короткие замыкания от 20 А. Комплекты, собранные на основе ИКЗ-В6х, определяют направление протекания аварийного тока и указывают оперативно-выездной бригаде направление поиска места аварии.
Прибор предназначен для определения поврежденного участка на воздушных линиях (ВЛ) распределительных электросетей напряжением 6-35 кВ, частотой сети 50/60 Гц, с любым типом нейтрали (глухозаземленная, резистивная, компенсированная изолированная) с односторонней запиткой, кольцевых линиях с двухсторонней запиткой.
Индикаторы короткого замыкания модели ИКЗ-В6Х относятся к приборам типа указатель поврежденного участка и могут эксплуатироваться на линиях вне зависимости от конфигурации подвеса и количества цепей с диаметром провода 5-40 мм.
Комплект ИКЗ-В6х состоит из трёх индикаторов и имеет только радиоканал ближней связи для подключения с помощью пульта дистанционного управления ППИ-3. При подключении блока сбора и передачи информации БСПИ-3Л-МР (или БСПИ-3Л-ТН) ИКЗ-В6х передаёт информацию как по радиоканалу, так и посредством GSM-канала в SCADA-систему или в систему КОМОРСАН.
Требования
Требования к месту установки
Место установки
На провод ВЛ
Установка на линию под напряжением
+
