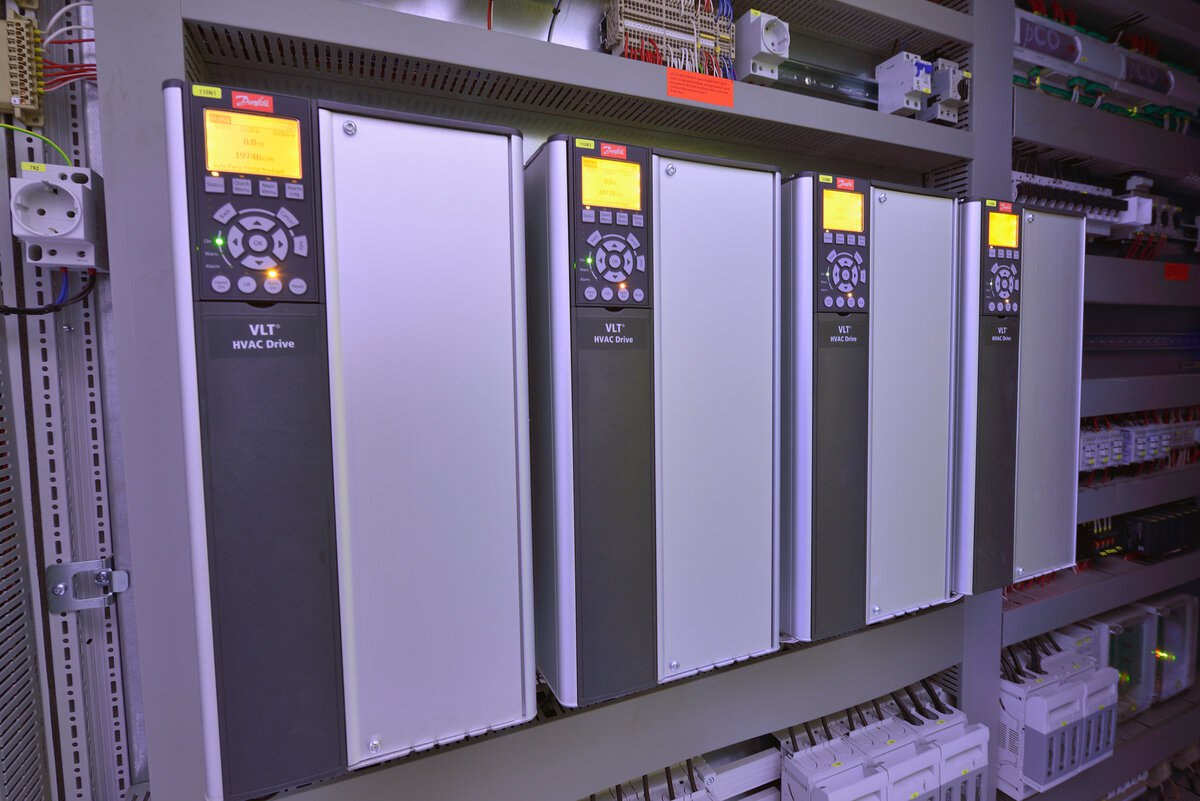

Преобразователи частоты: принцип работы

Частотные преобразователи (ПЧ, ЧРП) используют в системах автоматизации и управления промышленными процессами. Эти устройства нужны для гибкого управления асинхронными двигателями. С их применением растет энергоэффективность, увеличивается ресурс оборудования и улучшается качество выпускаемой продукции.

Внутреннее строение прибора

Каждый компонент в составе прибора выполняет свою функцию в процессе трансформации электрической энергии:

• Входной фильтр. Уменьшает пульсацию напряжения, защищает от влияния высокочастотных шумов, приходящих из электросети.
• Выпрямитель. Преобразует переменное напряжение сети в постоянное. Обычно используется диодный мост или тиристорная схема.
• Фильтр постоянного тока. Убирает остаточные колебания после выпрямления, обеспечивая стабильное постоянное напряжение.
• Инвертор. Преобразует постоянное напряжение в переменное с регулируемой частотой и амплитудой. Основу инвертора составляют силовые транзисторы или IGBT-модули.
• Выходной фильтр. Сглаживает форму выходного напряжения, уменьшая гармоники и улучшая качество синусоиды.
• Система управления. Контролирует работу всех узлов, задает частоту и амплитуду выходного сигнала. Включает микропроцессор, датчики обратной связи и интерфейс пользователя.
• Охлаждение. Отводит тепло от силовых компонентов, защищает оборудование от перегрева и повреждения.
• Защитные элементы. Включают предохранители и реле перегрузки, которые защищают от коротких замыканий, перенапряжений и аварийных ситуаций.

Устройство преобразователя частоты различается в зависимости от модели, производителя и назначения. Некоторые модели отличаются более сложной архитектурой с дополнительными модулями и компонентами: входными фильтрами, выходными дросселями, тормозными резисторами.

Принцип работы преобразователя частоты

Прибор работает по принципу двухэтапной трансформации электрического сигнала: сначала из переменного тока в постоянный, затем обратно в переменный, но уже с другими характеристиками. С его помощью появляется возможность управлять работой электрических машин, адаптировать их характеристики под задачи и условия эксплуатации.

На входе находится сетевое переменное напряжение, которое подается на выпрямительный блок. После выпрямителя устанавливают конденсаторный фильтр, который сглаживает пульсации и формирует относительно ровное постоянное напряжение.

Далее напряжение поступает на инвертор, основная задача которого — трансформация постоянного тока в переменный с заданными параметрами. В конструкции инверторов часто используют мощные полупроводниковые ключи, которые открываются и закрываются с высокой частотой, создают последовательность импульсов.

Управление частотой и амплитудой выходного сигнала происходит за счет изменения длительности импульсов и пауз между ними. Этот процесс получил название широтно-импульсной модуляции (ШИМ). При трансформации ширины импульсов меняется среднее значение напряжения на выходе, поэтому меняется амплитуда. Частота регулируется с помощью изменения периода следования импульсов. Изменение частоты позволяет управлять скоростью вращения электродвигателя, подключенного к выходу преобразователя.

Современные приборы часто оснащены системами обратной связи (PID регуляторы). Они точно контролируют параметры работы двигателя и поддерживают стабильные выходные характеристики при изменениях нагрузки.

После инвертора сигнал проходит через выходной фильтр, который уменьшает гармонические искажения и улучшает форму синусоиды. Такая обработка нужна для качественного питания электродвигателей и защиты от нежелательных эффектов (повышенного нагрева обмоток, шума).

Знать, как работает частотный преобразователь, важно чтоб оптимизировать энергопотребление, достичь точности и стабильности работы производственных линий.

Виды и классификация

Преобразователи частоты различаются по внутреннему устройству и принципу трансформации электроэнергии. Каждый прибор имеет свои особенности и применяется в различных условиях.

Электромашинные или индукционные

Выполнен в виде комбинации двух электрических машин: генератора и двигателя. Генератор вырабатывает переменное напряжение с требуемой частотой, а двигатель приводит генератор в движение. Таким образом, изменение скорости вращения двигателя ведет к изменению частоты генерируемого напряжения.

С промежуточным звеном постоянного тока

Предусматривает два этапа трансформации: сначала переменное напряжение сети трансформируется в постоянное, а затем постоянное напряжение меняется обратно на переменное, но уже с другой частотой. Промежуточное звено постоянного тока гарантирует высокую точность регулировки частоты и напряжения.

С непосредственной связью

Осуществляет прямую конвертацию переменного напряжения одной частоты в переменное напряжение другой частоты без промежуточного звена постоянного тока. Для формирования нужного выходного сигнала в приборах применяют коммутаторы, которые переключаются с высокой частотой.

Преимущества использования

Частотные преобразователи незаменимы в современных системах автоматизации любой отрасли, начиная от машиностроения и заканчивая сельским хозяйством. Приборы управляют простыми и сложными нагрузками. Это универсальные устройства, которые адаптируются под требования конкретного производства.

Одно из главных достоинств приборов — значительное снижение энергопотребления. За счет трансформации частоты вращения электродвигателей, система работает в оптимальном режиме. Потребляется ровно столько энергии, сколько необходимо для выполнения задачи.

Еще одна важная задача прибора — плавный запуск и остановка двигателя. Сеть защищена от перегрузки. Это значительно снижает износ механических компонентов системы: подшипников, редукторов и муфт. Также продлевается срок службы самих двигателей. В трубопроводных системах устройством оснащают насососы, чтобы избежать гидравлических ударов.

Современные модели точно поддерживают заданную частоту вращения двигателя и создают необходимые условия для стабильного технологического процесса. Удобные интерфейсы для программирования и настройки упрощают процесс внедрения в системы автоматизации.

Правила установки, подключения и настройки

Правильная установка, подключение и настройка важны для надежной и эффективной работы оборудования. Приведем основные правила и рекомендации, расскажем, как избежать ошибок.

Порядок подключения

ПЧ подключают строго по инструкции производителя. Основные этапы работы:

• Подготовка места установки. Устройство устанавливают в сухом, хорошо проветриваемом помещении, защищенном от воздействия влаги, пыли и агрессивных сред. Важно, чтобы вокруг прибора было достаточно места для циркуляции воздуха и удобства обслуживания.
• Монтаж устройства. ПЧ устанавливают на ровную горизонтальную поверхность. Если устройство монтируют на стену, то используют специальные кронштейны или монтажные пластины для надежного крепления.
• Подключение питания. Перед совершением действия проверяют, что напряжение в сети соответствует параметрам в технической документации. Прибор подключают через автоматический выключатель или предохранитель, который защищает цепь от коротких замыканий и перегрузок.
• Подключение двигателя. Двигатель подключают к выходным клеммам ПЧ по схеме, приведенной в инструкции. Важно соблюдать полярность и правильно подключить фазные провода.
• Заземление. Заземляющий проводник надежно соединяют с корпусом прибора и двигателем. Это устройство предотвращает помехи и уводит лишний потенциал в землю, также участвует в устройствах защиты.
• Корректировка параметров. После подключения всех кабельных линий выполняют пользовательские настройки преобразователя частоты. В зависимости от требований конкретной системы выбирают режим работы, частоту, ограничение тока.
• Проверка работоспособности. Перед началом эксплуатации проводят тестовый запуск системы, чтобы убедиться в ее правильной работе. При этом контролируют все параметры (ток, напряжение, частоту) и при необходимости вносят корректировки.

Ошибки

При невнимательной установке, подключении и настройке ПЧ происходят различные ошибки. Такие нарушения приводят к поломкам оборудования, снижению эффективности работы системы.

Одна из самых распространенных ошибок — неправильное подключение и несоблюдение фазности. Если перепутать фазы или неправильно подключить заземление, то происходит сбой в работе оборудования. Чтобы не столкнуться с этой проблемой, нужно точно следовать схеме подключения, которую дал производитель.

Недостаточное заземление приводит к электромагнитными помехам, которые негативно влияют на систему. Если заземление вообще не подключено, то возникает риск поражения электрическим током. Рекомендуем уделить особое внимание этому этапу подготовки.

Из-за неправильно выбранной частоты двигатель перегревается. Система работает нестабильно, механизмы испытывают повышенные нагрузки и быстрее изнашиваются.

Перегрев преобразователя частоты случается из-за недостаточной вентиляции или неправильной установки. Это повышает риск выхода из строя электронных компонентов. Рекомендуем регулярно проверять температуру устройства и при необходимости доработать систему охлаждения.

Выбор неподходящего типа преобразователя частоты для конкретных условий эксплуатации снижает эффективность работы системы. Обращайте внимание на такие факторы, как мощность двигателя, режим работы, требуемую точность регулировки.

Зачем нужна настройка ПЧ

Точная настройка преобразователя частоты помогает оборудованию работать оптимально и соответствовать нуждам процесса.

Комплексный эффект от правильной регулировки ПЧ включает такие преимущества:

• Оптимизация режимов эксплуатации. Прибор изменяет частоту вращения двигателя за счет чего регулирует скорость работы оборудования. Правильная настройка помогает выбрать лучший режим для каждого этапа технологического процесса.
• Энергосбережение. Мотор потребляет ровно столько энергии, сколько необходимо для выполнения задачи..
• Продление срока службы оборудования. Благодаря плавному пуску и остановке двигателя снижаются механические нагрузки на оборудование. Механические компоненты (подшипники, редукторы и муфты) меньше изнашиваются, реже требуется их замена.
• Эффективность управления процессом. ПЧ с высокой точностью поддерживает заданную частоту вращения двигателя.
• Адаптация к условиям эксплуатации. Различные типы оборудования требуют уникальных настроек для оптимальной работы. ПЧ учитывает эти различия и создает условия для максимальной производительности в каждом конкретном случае.
• Интеграция в автоматизированные системы. Современные производственные процессы предусматривают автоматизированное управление. ПЧ легко интегрировать в общую сеть предприятия.

Применение преобразователей частоты

Преобразователи частоты востребованы в промышленности благодаря точности управления скоростью вращения электродвигателей и энергоэффективности.

В системах водоснабжения, водоотведения и канализации они регулируют подачу воды, снижают энергозатраты и предотвращают гидроудары в трубах. В системах вентиляции и кондиционирования воздуха ПЧ управляют скоростью вентиляторов.

В металлургии и горнодобывающей промышленности преобразователи подключают к приводам прокатных станов, шахтных подъемников, дробилок. В энергетике — используют для управления турбинами и генераторами на электростанциях. В транспорте и логистике — устанавливают на электроприводы лифтов, эскалаторов, конвейеров и транспортных систем. На автоматизированных линиях производства — применяют для управления роботами и манипуляторами.

В сельском хозяйстве ПЧ подключают к насосами оросительных систем, кормораздатчикам, вентиляционным системам теплиц.

В медицинских учреждениях и фармацевтических предприятиях ПЧ нужны для управления стерилизаторами, центрифугами, миксерами.

В бытовой технике частотные преобразователи используют в конструкции стиральных машин, кондиционеров, холодильников.

От правильного выбора, установки и настройки преобразователей частоты зависит их работоспособность и срок эксплуатации. Чтобы использовать оборудование максимально эффективно, соблюдайте технические требования и рекомендации производителя.

Вы можете воспользоваться нашей услугой поставки частотных преобразователей. Для этого достаточно оставить заявку на нашем сайте.
