Морской ветрогенератор: новая альтернативная энергия
Морская ветроэнергетика — одно из перспективных направлений в сфере возобновляемых источников энергии. Ветряные генераторы, установленные в море, работают эффективнее: там ветра сильнее и стабильнее, поэтому выработка электроэнергии выше. К тому же размещение станций на воде не требует отвода земельных участков и меньше затрагивает интересы местных жителей. Однако у таких проектов есть сложности в реализации. Разберемся подробнее.
Виды фундаментных оснований
Выбор конструкции основания определяется глубиной водоема и геологией дна.
На мелководье применяют гравитационные фундаменты — массивные бетонные основания. Стальные трубы диаметром 6–10 м, забиваемые в грунт, стали стандартом для глубин от 20 метров. При глубинах в 30–60 м применяют трех- или четырёхопорное основание.
На более чем 60-метровой глубине стационарные конструкции становятся экономически нецелесообразными. Здесь на сцену выходит плавающая электростанция — турбина на якорно удерживаемой плавучей платформе: полупогружная (semi-sub), на натяжных связях (TLP) или конструкция типа SPAR (цилиндрическая платформа с глубоко погружённым балластным основанием).
Таблица: сравнение разных типов фундаментов
| Глубина, м | Тип конструкции | Технические особенности | Примеры внедрения |
|---|---|---|---|
| 0–30 | Гравитационный / одна крупногабаритная свая | Простой монтаж, ограничения по типу грунта | Первые парки Северного моря (Horns Rev, Дания) |
| 30–60 | Трех- или четырехопорное основание | Высокая жёсткость при сложном рельефе дна | Beatrice, Dudgeon (Великобритания) |
| >60 | Плавающая электростанция | Якорное удержание, независимость от глубины | Hywind Scotland, Goto Floating Wind (Япония) |
Требования к материалам
Морские ветроэлектростанции работают в среде с одновременным воздействием соляного аэрозоля, растворённого кислорода, циклического смачивания и биологического обрастания. Антикоррозионная защита реализуется в три уровня: эпоксидные и цинконаполненные покрытия, катодная защита (протекторная или ICCP), антиобрастающие системы.
Отдельная проблема — усталостная прочность: конструкции испытывают циклические нагрузки от волн с периодом 8–14 секунд на протяжении 25–30 лет. Расчёт по S–N кривым с учётом спектра волнения здесь особенно критичен, поскольку прибрежные установки работают в более жёстких и комбинированных нагрузках по сравнению с наземными решениями, включая альтернативные способы получения энергии. Именно на стадии проектирования закладывается, как долго прослужит ветроэлектростанция без капитального ремонта.
Как строят морские ветропарки
Строительство ветропарка относится к наиболее сложным видам морского промышленного строительства. Ключевое ограничение — так называемое погодное окно: большинство операций возможно выполнять только при относительно спокойном море. В акваториях вроде Северного моря, например, это бывает редко.

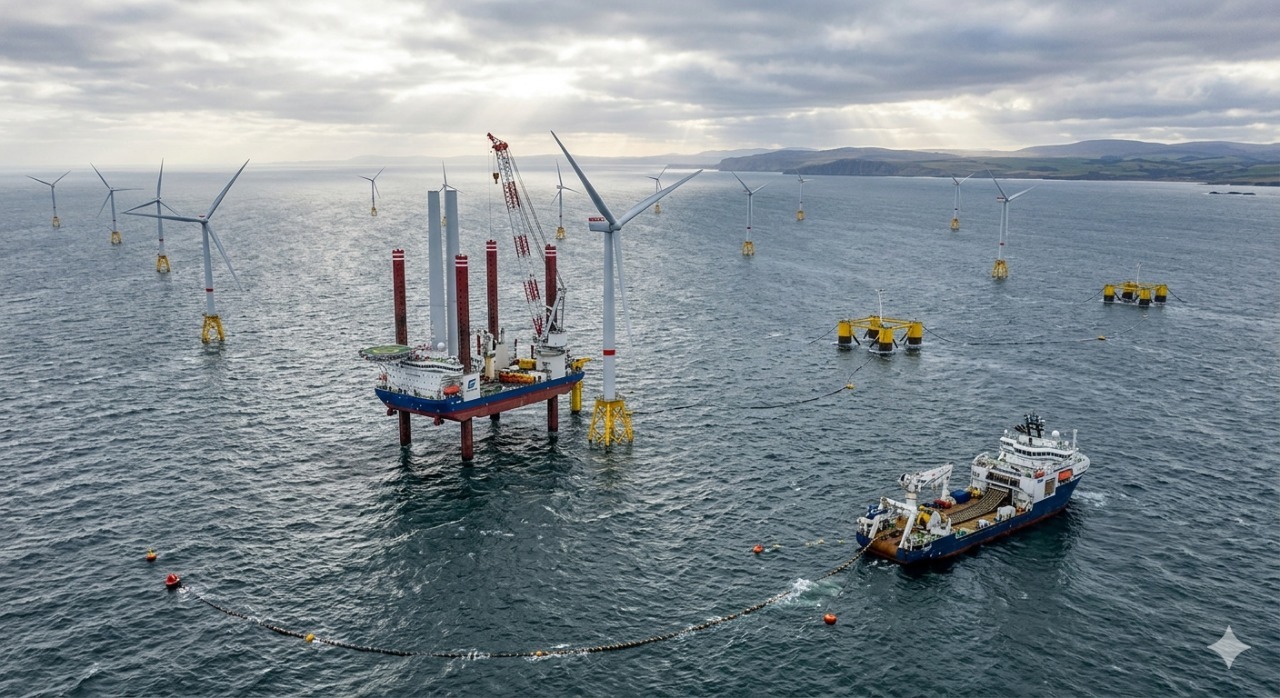

Основной тип монтажной техники — самоподъёмные суда. Они оснащены выдвижными опорами, которые опускаются на дно моря, после чего корпус поднимается над уровнем воды, обеспечивая устойчивую платформу для работы тяжёлых кранов. Грузоподъёмность современных установочных судов достигает 2000–3000 т.
Монтаж одной ветроустановки включает несколько этапов:
- подготовку дна (в том числе геотехнические работы и планировку);
- установку фундамента с использованием гидромолотов;
- монтаж переходного элемента, далее — башни, гондолы и лопастей.
Лопасти могут устанавливаться как по одной, так и в составе предварительно собранного ротора — в зависимости от проекта и условий.
Как доставляют электроэнергию с морских ВЭС на берег
Для этого используются подводные кабельные линии протяжённостью от нескольких до сотен километров. Внутри ветропарка турбины объединяются кабелями среднего напряжения (обычно 33–66 кВ) и выводятся на морскую подстанцию, где напряжение повышается для передачи на берег.
При расстояниях до 50–80 км чаще применяется передача переменным током (AC) с напряжением до 132–220 кВ. На больших дистанциях возрастают ёмкостные потери, поэтому используют системы постоянного тока высокого напряжения — HVDC. Такие проекты требуют установки морских преобразовательных подстанций — отдельных платформ с силовой электроникой для преобразования тока.
Кабели укладываются в морское дно с заглублением для защиты от якорей и рыболовных орудий. Трассировка линий — самостоятельная инженерная задача: учитываются геология дна, существующие коммуникации, судоходство и экологические ограничения.
Как работают и обслуживаются морские ветроустановки
Эксплуатация морских ветрогенераторов напрямую зависит от логистики и погодных условий. Доступ к турбинам обычно осуществляется с сервисных судов при спокойном море, а на удалённых объектах — с помощью вертолётов.
Обслуживание строится по предиктивному принципу. Системы мониторинга (SCADA, вибродиагностика, контроль состояния лопастей) позволяют заранее выявлять отклонения в работе оборудования.
Сама турбина — это полноценный инженерный объект. В гондоле размещаются привод, генератор и системы управления, а в башне — силовое оборудование, включая повышающий трансформатор (обычно 33–66 кВ). Внутри также предусмотрены системы пожаротушения, вентиляции и контроля влажности.
Отдельное внимание уделяется молниезащите: лопасти оснащаются встроенными токоотводами.
В северных акваториях, включая российские моря, требования к таким системам ещё выше. Ледовые нагрузки, обледенение, ограниченная навигация и короткие «погодные окна» усложняют как монтаж, так и эксплуатацию. Поэтому альтернативные источники энергии проектируются с учетом дополнительных решений: применения хладостойких материалов, систем антиобледенения и продуманной логистики с учётом ледовой обстановки.
Перспективы развития морских ветроэлектростанций в мире и в России
Морская ветроэнергетика остаётся одним из самых быстрорастущих сегментов энергетики. По оценкам Global Wind Energy Council (GWEC), к 2030 году установленная мощность установленная мощность морских ветропарков в мире может превысить 230 ГВт.
Уже сейчас плавучие ветроэлектростанции переходят из стадии демонстрационных проектов в реальные промышленные кейсы и всё чаще рассматриваются как альтернативные способы получения энергии. Один из показательных примеров — проект Goto Floating Wind у берегов Японии суммарной мощностью 16,8 МВт. Как всё устроено на практике и почему это прорыв для отрасли, читайте здесь.
В России потенциал проектов с ветроэлектростанциями на воде связан прежде всего с удалёнными и изолированными территориями — Сахалином, Курильскими островами, Камчаткой, арктическими районами. Здесь морская генерация может стать практическим решением для энергоснабжения, если строительство традиционной сетевой инфраструктуры экономически затруднено.
При реализации подобных проектов крайне важно грамотно выполнить проектирование. Нужно определиться с типом основания, расположением морских ветрогенераторов, схемой передачи вырабатываемой энергии, параметрами подводной кабельной сети и логистикой строительства. Ошибки в этих вопросах могут привести к серьёзным затратам — их будет очень дорого исправлять на поздних стадиях.
Вывод
Сложные энергетические решения требуют точных инженерных расчётов уже на этапе проектирования. ТЭСС разрабатывает и внедряет инновационные проекты в энергетике, в том числе решения для линейной инженерной энергетической инфраструктуры. Подробнее о возможностях и подходах компании можно узнать на странице услуги: https://gktess.ru/services/iles/
