Испытания КЛ напряжением до 10 кВ

Компания ТЭСС оказывает качественные услуги по проведению испытаний кабельных линий (КЛ), которые находятся под напряжением не более 10 кВ, имеют бумажно-масляную или пластмассовую изоляцию. Согласно ПУЭ, испытания должны производиться при воздействии повышенного напряжения, которое подбирается индивидуально для каждого силового кабеля на основании нормативных документов либо паспортных данных на кабель завода изготовителя (как и периодичность проведения проверок).

У нас работают квалифицированные специалисты, которые проводят испытания максимально качественно и быстро. А грамотно продуманная политика ценообразования позволяет устанавливать наиболее приемлемые цены на оказываемую услугу.

Нормативные показатели, особенности проведения испытаний

Нормы испытаний кабельных линий регламентированы действующим законодательством и нормативно-правовыми актами:

• По завершении ремонтных работ без переустановки кабелей изоляция проверяется мегаомметром на 2.5 кВ, при этом никаких других испытаний не проводится.
• Продолжительность воздействия высоковольтного тока с испытательным напряжением во время приёмки силовых линий – 10 минут. (для кабельных изделий с номиналом не выше 35 кВ с изоляцией из бумаги или пластмассы), а в ходе эксплуатации – 5 минут.
• Для изделий, имеющих изоляцию из резины, с номиналом 10 кВ, воздействие тока производится в течение 5 мин.
• Силовой кабель с изоляцией из резины, предназначенный для напряжения 1 кВ, может не испытываться воздействием тока с высоко поставленным вольтажом.

В ходе испытаний силовых кабельных линий 10 кВ специалисты ТЭСС фиксируют: сезон года, время суток, показатели температуры и влажности окружающего воздуха, методику опробования.

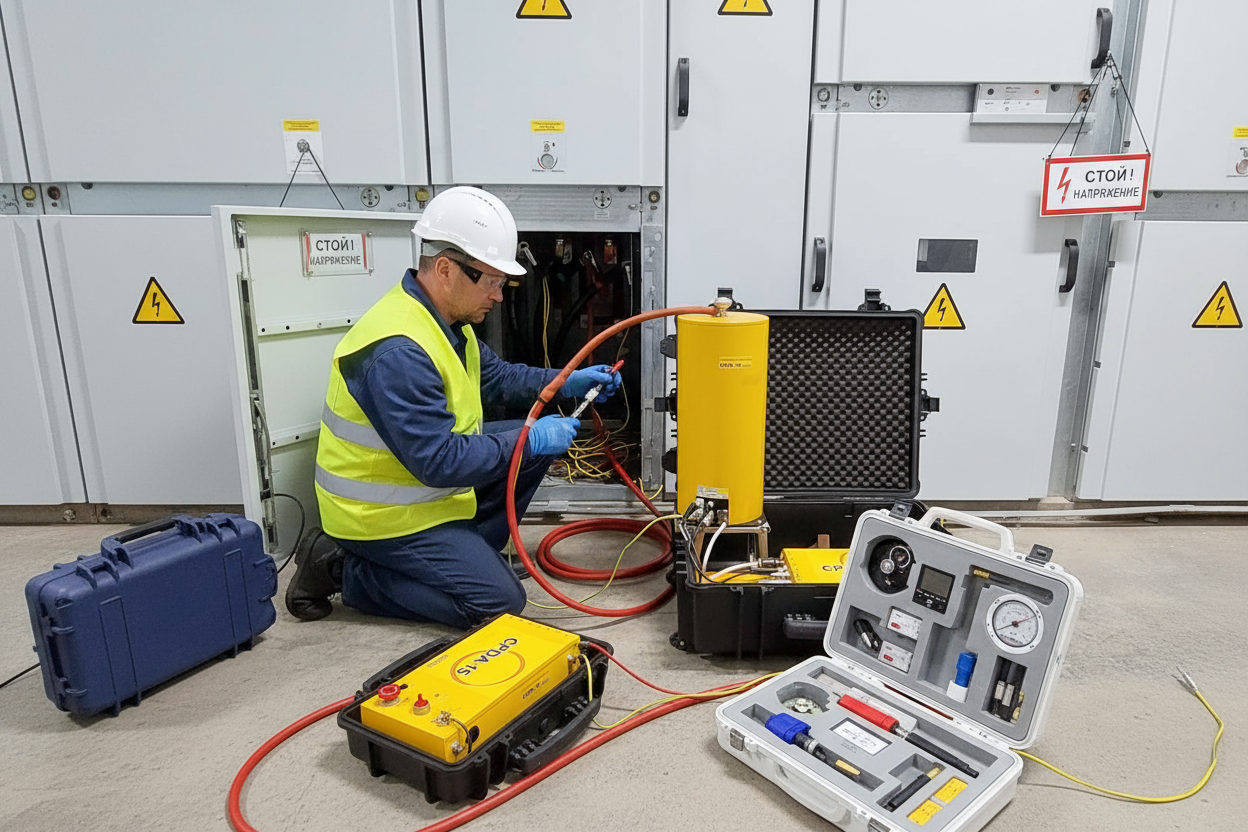

Для проведения испытательных мероприятий и проверки прочности изоляции силового кабеля мастера используют аппараты АИД-70 – данные устройства обеспечивают получение выпрямленных сигналов до 70 кВ при токе проводимости 12 мА. В состав аппаратов входит блок управления, генератор испытательного напряжения.

Этапы проведения испытательных мероприятий

Проверка кабельных линий включает четыре основных этапа.

1. Определение сопротивления изоляционного материала

Для начала специалисты ТЭСС замеряют сопротивление изоляции силовых кабелей мегаомметром на 2.5 кВ. При работе с одножильным кабелем без экранирования и бронирования, проложенным в толще грунта, замеряется сопротивление оболочки между токопроводящим стержнем и землёй. Одножильные варианты, прокладываемые по воздуху, не подвергаются измерениям. Если имеется кабельный экран или броня, сопротивление замеряется на изоляции от жилы до экранирования.

В случае с многожильными силовыми кабелями без экранирования, идущими в грунте, делаются замеры изоляции на каждой жиле и на общей оболочке. При наличии экранирования сопротивление измеряется на межжильной изоляции и на оболочке до экрана.

Важно, чтобы металлический экран или броня имели заземление.

Перед первичными и вторичными замерами КЛ разряжают посредством соединения токопроводящих жил и заземления минимум на 120 секунд. Сопротивление замеряется через 1 минуту после включения нагрузки на кабельную линию. КЛ до 1000 В считают прошедшими испытание при показателе сопротивления оболочки минимум 500 Ом.

Важно! При увлажнении или загрязнении концевой муфты может наблюдаться асимметрия, которую устраняют путём пропитки.

2. Испытание изоляции увеличенным выпрямленным напряжением

Изоляцию кабеля с одной жилой без стального экранирования, прокладываемого по воздуху, не проверяют. При наличии экрана или брони должна испытываться оболочка от токопроводящего стержня до экранирования. В случае с многожильными вариантами без экранирования проверяется изоляционный слой на всех жилах и общей оболочке (при условии соединения с землёй).

При наличии общего металлического экрана или брони испытаниям подвергается изоляция на всех проводниках, общая оболочка и слой, соединённый с экранированием. Если жилы имеют отдельные металлические экраны или броню, то должны испытываться все имеющиеся оболочки, причём соединяют все токопроводящие стержни с экранированием. Разрешено в одно время испытывать фазы силовых кабелей, однако важно измерять токи утечки по отдельности.

Все упомянутые испытания проводятся при условии заземления металлических экранов или бронирования.

Оболочку из пластмассы на силовых кабелях, идущих в толще грунта, испытывают от отсоединённого от заземления экрана (оболочки) до земли. Изоляцию из пластмассы КЛ, прокладываемых по воздуху, не испытывают.

В ходе испытаний напряжение подают между проверяемыми токопроводящими стержнями и другими жилами, соединёнными с заземлённым стальным экранированием или бронёй. Источники выпрямленных электрических сигналов должны обеспечивать получение напряжения с пульсациями до +5%. При этом допускают погрешность замеров характеристик до 3%. Во время испытательных мероприятий обеспечивается плавный подъём напряжения до МАХ отметки с поддержанием стабильно высоко на протяжении всего срока проверки. Началом испытаний считается момент достижения максимальной отметки напряжения.

Показатели испытательных параметров, продолжительность проверки, токи утечки с асимметрией не должны выходить за рамки нормы испытания кабельных линий 10 кВ по ПУЭ. Весь срок воздействия повышенного напряжения на кабели замеряется ток утечки, а в последнюю минуту производится отсчёт значений на микроамперметре.

КЛ считают успешно прошедшими проверку, если на протяжении всего периода не обнаружились пробои изоляции или перекрытия на муфтах, токи утечки с асимметрией соответствуют нормированным значениям, отсутствовали резкие толчки. При стабильности тока протечки, превышающего установленные нормы, силовые высоковольтные кабели можно эксплуатировать лишь по распоряжению руководителей энергопредприятий, сократив срок службы до очередных испытаний.

Если токи протечки сильно нарастают либо появляются толчки, время испытательных мероприятий увеличивают до 20 минут – если не возникнет пробоев, КЛ можно эксплуатировать, но при условии очередной проверки спустя 1 месяц. В случае превышения показателя тока протечки и его асимметрии относительно нормированных значений требуется провести осмотр концевых заделок и изоляторов с устранением имеющихся неисправностей (включая загрязнения) и провести очередную проверку.

3. Оценка герметичности жил, фазировка

Проверку токопроводящих стержней на целость и фазировку силовых кабелей следует осуществлять при каждом монтаже, перемонтаже муфт, отсоединении в ходе работы. Для этого также используется мегаомметр. После включения напряжения специалисты ТЭСС проверяют фазировку – определяют соответствие фаз кабеля с противоположного края.

При фазировке кабельных линий 6 и 10 кВ обязательно используют указатели 10 кВ и добавочное сопротивление.

4. Обработка результатов, оформление отчёта

На последнем этапе специалисты ТЭСС анализируют результаты измеренных сопротивлений изоляции высоковольтной линии напряжением до 10 кВ и оформляют итоговый протокол с указанием следующей информации:

• адресной части;
• основных паспортных данных аппаратов;
• методики испытаний;
• результатов измерений;
• приборов, с помощью которых производится испытание;
• заключения о возможности эксплуатации КЛ.

Протокол обязательно подписывают лица, проведшие измерения, и руководители работ.

Плановые испытания питающих и распределительных кабельных линий, которые питают важные объекты, производятся 1 раз в год, прочие питающие линии испытываются 1 раз в 3 года, прочие распределительные — 1 раз в 5 лет. Разрешается не испытывать кабельные выводы из ТП и РП на воздушные линии электропередачи.

Сроки плановых испытаний для кабельных линий до 1000 вольт не установлены. Также не проводятся плановые испытания кабелей с изоляцией из сшитого полиэтилена.

Внеплановые испытания кабелей всех типов производятся после ремонта линии. Испытания могут также проводиться в случаях, когда возникают подозрения на ухудшение изоляционных свойств кабеля при заливании, запаривании трассы кабельной линии, а также после проведения несанкционированных земляных работ в охранной зоне.

Результат испытательных мероприятий высоковольтных силовых кабелей удовлетворителен, если под действием повышенного испытательного напряжения отсутствовали скользящие разрядки, толчки тока протечки, перекрытия изоляции, сильное изменение величины сопротивления оболочки.
